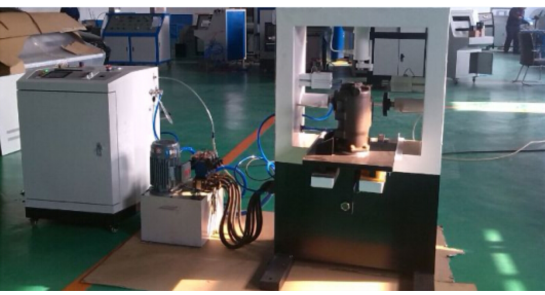

溝槽管件承載力矩試驗臺
瀏覽：次 2024-12-10 22:04:08
溝槽管件承載力矩試驗臺（Grooved Fitting Torque Test Bench）是一種用于測試和評估溝槽管件在承受扭矩、壓力等外力作用下性能的設備。溝槽管件廣泛應用于供水、供氣、暖通空調（HVAC）和工業管道系統中，其安裝和使用過程中，管件的承載力矩性能直接影響到管道系統的可靠性、密封性以及長期使用的穩定性。因此，通過專門的承載力矩試驗臺進行測試和驗證，能夠確保溝槽管件在實際應用中的性能符合設計要求，避免由于質量問題導致的事故或故障。
一、溝槽管件承載力矩試驗臺的作用
溝槽管件承載力矩試驗臺的主要作用是對管件進行負載、扭矩和壓力等多維度的測試。通過模擬不同的使用環境，檢驗溝槽管件在高負荷、高壓或高扭矩條件下的工作性能，從而評估其在管道系統中的可靠性和安全性。具體來說，試驗臺的作用包括：
-
驗證管件的強度和穩定性：溝槽管件在安裝過程中，可能會承受一定的外力（如機械扭矩、管道的熱膨脹力、壓力等）。試驗臺通過施加這些負荷來模擬實際使用環境，驗證管件的強度和穩定性。
-
-
確保連接質量：溝槽管件的連接方式是通過特殊的槽口和鎖緊裝置完成的，連接的密封性和牢固性直接影響到管道系統的安全運行。試驗臺可以測試這些連接部分在扭矩作用下的承載能力，確保連接部件不發生松動、泄漏或失效。
-
提高產品質量：通過對溝槽管件進行嚴格的承載力矩測試，能夠檢測出潛在的設計缺陷或制造缺陷，進而優化產品設計和制造工藝，提升產品質量。
-
符合行業標準：溝槽管件的質量需要符合一定的行業標準（如ISO、ANSI、API等），承載力矩試驗是一個關鍵的質量控制環節，幫助制造商和設計方確保產品符合相關標準。
-
提高管道系統的安全性和可靠性：通過系統的測試和驗證，能夠確保溝槽管件在長期使用過程中不發生斷裂、松動或泄漏，進而提升整個管道系統的安全性和可靠性。
二、溝槽管件承載力矩試驗臺的結構與組成
溝槽管件承載力矩試驗臺通常由多個部件組成，這些部件共同工作以完成對溝槽管件的測試。其主要結構組成如下：
1. 試驗臺主體框架
試驗臺的主體框架是承載整個試驗過程的基礎，通常采用高強度鋼材或鋁合金等材料制造?？蚣苄枰銐蚍€(wěn)固，以承受在測試過程中施加的高負載。結構設計要充分考慮設備的安全性、穩定性和操作方便性。
2. 扭矩施加裝置
扭矩施加裝置是試驗臺的核心部分，主要負責在管件上施加預定的扭矩。它通常由電動或液壓驅動系統組成，能夠根據試驗要求精確地控制扭矩大小。常見的扭矩施加方式有：
- 電動扭矩驅動裝置：通過電機和減速裝置驅動，能夠平穩地施加較大的扭矩。
- 液壓驅動裝置：利用液壓系統提供更大的力矩，并且可以精確控制施加的力量。
施加裝置通常配有調節系統，可以根據不同的試驗需求調整扭矩的大小和施加的速度。
3. 力傳感器與測量系統
力傳感器用于實時監測施加在管件上的扭矩大小。它能夠精確地測量并記錄管件所承受的最大扭矩，確保測試數據的準確性。常見的力傳感器類型包括：
- 扭矩傳感器：專門用于測量扭矩大小的傳感器，通常配有高精度的數字顯示系統，用于實時顯示測試過程中管件所受的扭矩。
- 應變片傳感器：可以測量施加在管件上的應力和變形，通過分析數據來推算出扭矩的大小。
4. 管件固定裝置
管件固定裝置用于確保溝槽管件在測試過程中不會因施加的扭矩而發生位移或脫落。固定裝置設計通?？紤]到管件的尺寸和形狀，能夠牢固地將管件夾緊，避免試驗中出現不必要的誤差。
5. 溫度和壓力監測裝置
在一些特殊應用場合，溝槽管件可能會在高溫或高壓條件下工作，因此試驗臺還可能配備溫度和壓力監測裝置，用于實時監測試驗過程中管件所受的溫度和壓力條件，確保測試結果的可靠性。
- 溫度傳感器：用于監測試驗過程中管件及周圍環境的溫度。
- 壓力傳感器：用于測試管道系統的內部壓力，模擬管道在工作狀態下的實際壓力條件。
6. 數據記錄與分析系統
數據記錄與分析系統能夠?qū)υ囼炦^程中所有的參數（如扭矩、應力、溫度、壓力等）進行實時采集、存儲和處理。這些數據對后期的分析、報告生成及產品優化至關重要。通常，現代的試驗臺配備計算機控制和自動化系統，能夠自動完成測試過程，并生成詳細的報告。
三、溝槽管件承載力矩試驗臺的測試項目
溝槽管件承載力矩試驗臺通常進行以下幾項測試：
1. 扭矩承載力測試
這一測試的目的是驗證溝槽管件在高扭矩作用下的承載能力。試驗臺通過逐步施加扭矩，直到管件發生變形或失效，記錄下管件的承載極限。測試過程通常包括：
- 扭矩增量測試：逐步增加施加的扭矩，并觀察管件在不同扭矩下的反應，直到出現變形、破裂或松動。
- 瞬時扭矩測試：快速施加瞬時扭矩，評估管件對瞬時高扭矩的耐受性。
2. 扭矩-密封性能測試
在一些應用場合，管件的密封性非常重要。試驗臺可以通過施加一定的扭矩并觀察管件是否保持密封性。該測試對于防止管道系統漏水、漏氣等事故至關重要。
3. 抗松動能力測試
通過模擬管件在長時間使用過程中可能會遭受的外力影響，測試其抗松動能力。在高扭矩作用下，觀察管件是否能夠保持牢固連接，防止松動或泄漏。
4. 溫度與壓力綜合測試
對于一些特殊應用環境，溝槽管件需要在高溫或高壓條件下使用，試驗臺能夠模擬這些極端條件下的工作環境，驗證管件的耐高溫、耐高壓以及在極限條件下的性能。
5. 疲勞測試
在管道系統長期運行中，管件可能會受到重復的機械扭矩作用，疲勞測試用于驗證管件在長時間、高頻次的扭矩作用下是否會發生疲勞損傷。
四、溝槽管件承載力矩試驗臺的應用領域
溝槽管件承載力矩試驗臺主要應用于以下領域：
- 管道安裝與施工：用于測試管道系統中所有溝槽管件的承載力矩，確保安裝過程中的穩定性和安全性。
- 產品質量檢測與控制：制造商通過承載力矩試驗臺來控制產品質量，確保每一件溝槽管件都能滿足設計要求。
- 科研與開發：用于新型溝槽管件的研發和測試，幫助工程師優化設計并提高產品性能。
- 標準制定與驗證：各種管道行業標準（如ISO、ANSI等）中常常包含管件承載力矩的要求，試驗臺用于驗證產品是否符合這些標準。
