井口裝置水壓試驗機|井口閥門水壓試驗機
瀏覽：次 2021-03-03 08:27:15

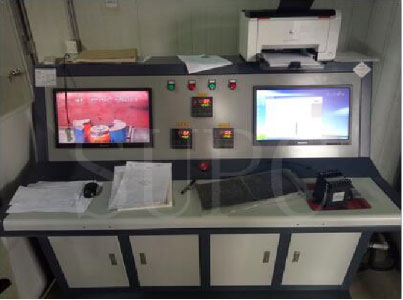

井口裝置水壓試驗機控制臺
一、設備特點
井口裝置試壓機主要用于鉆井防噴器、井口采油（氣）樹、采油樹、井口閥門、井口管匯、節流和壓井管匯等產品的出廠檢驗，同時能夠模擬以上產品的壓力測試；特別適合于井控裝備生產廠家做產品生產檢測和井口的質量維修測試等領域；同樣也適合科研、檢測機構作設備研究和資質認證，例如油田檢測站和修井隊。
?參考標準：
1．API 6A、SY/T5127-2002《井口裝置和采油樹規范》；
2．API 16A 、SY/T5053.1-2000《防噴器及控制裝置 防噴器》；
3．API 16C、SY/T5323-92 《壓井管匯與節流管匯》；
4．GBT 22513-2008 石油天然氣工業 鉆井和采油設備 井口裝置和采油樹
二、井口裝置水壓試驗機（采油樹、防噴器水壓測試臺)基本原理：
配有思明特G400增壓泵和預壓補液泵雙泵并聯的方式，完成對采油樹、井口裝置、閥門、管匯、防噴器的注液和高壓水壓試驗，利用計算機控制系統，可對測試壓力、測試時間、增壓速率、進行無級調節和壓力節點設定，到壓力自動停機，進入保壓倒計時，計時完畢提醒泄壓，采用視屏監控功能，實時實現測試現場。
三、井口防噴器水壓測試臺輔助測試功能：
采用計算機采集系統，可繪制整個測試過程壓力曲線以及壓力數據并形成歷史測試數據庫。同時配有計算機視頻監控的功能，可配有多個攝像頭，可完成對測試現場不同角度的高清視頻觀察。
四、井口裝置水壓試驗機（采油樹、防噴器水壓測試臺)技術參數：
壓力范圍：0~280MPa
測試介質：液體、水
測試工位： 單工位
空壓精度： ±0.2MPa
采集精度： 0.5%FS
泵的選型： SUP_G_400
計時方式：計算機自動
連接方式： 高壓快速連接
控制方式：計算機程序/手動按鈕
輸出方式： 計算機壓力曲線和試驗報告以及視頻實時監控的功能。
設備使用條件：0.3~0.8Mpa低壓氣源，220V//380V電源。
