鋁扁管水壓爆破試驗機
瀏覽：次 2021-03-08 08:01:52

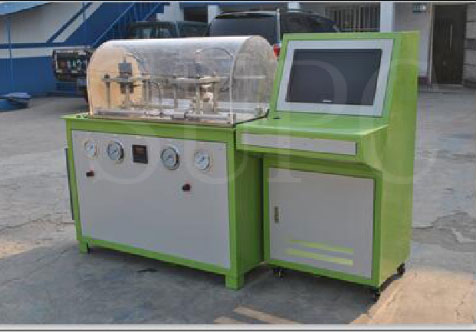

扁鋁管水壓爆破試驗機
扁管爆破現場圖
一、設備特點 ???????
鋁扁管水壓爆破試驗機（扁管水壓試驗機）主要是針對于鋁扁管、扁鋁管、圓鋁管、口琴管、高頻焊接管、微通道扁管、單通道金屬管的水壓測試和水壓爆破的壓力測試項目，檢測其焊接密封性和金屬爆破強度。設備采用計算機操作系統，完成壓力的自動采集和壓力曲線的自動輸出，形成試驗報告和數據庫，針對于扁管的密封性，采用的是液壓加緊快速密封的結構，能夠快速完成快速密封的效果和不同扁管尺寸的通用試壓性。
二、設備的構成：
扁管水壓爆破試驗機主要是由計算機操作系統，思明特增壓系統，壓力控制系統、數據采集系統和液壓加緊系統，并采用思明特開發的快速密封夾具的方式，從而完成扁鋁管的水壓爆破測試。設備采用分體式結構，操作系統和爆破臺分開，在爆破臺上配有透明防爆裝置，即能夠觀察其爆破效果又能有效保護操作人員的安全和爆破介質的飛濺。
三、測試原理：
高頻焊接管水壓爆破試驗機的測試原理為，經過思明特增壓泵進行增壓、再 通過儀表閥門等壓力控制元件和數據采集系統完成壓力的控制和數據的自動采集，再利用液壓加緊系統和獨有的密封工裝完成對鋁扁管的密封，使其最終完成對鋁扁管的水壓爆破測試，其密封工裝是思明特設計的專用快速密封接頭。
四、扁鋁管、口琴管水壓爆破試驗機技術參數：
1．壓力范圍：0－40MPa
2．測試介質：液體水
3．測試工位：單工位
4．控制精度：±0.1MPa
5．采集精度：0.5%FS
6．增壓方式：思明特泵
7．選泵型號： SUP_G_64
8．增壓速率： 計算機執行
9．控制方式：計算機控制/手動按鈕
10．密封方式：液壓加緊和采用專用密封
11．輸出方式：計算機自動輸出， 壓力曲線和試驗報告。
