安全閥研磨臺|臺式安全閥研磨機
瀏覽：次 2022-03-16 16:12:43
標題：安全閥研磨臺|調試安全閥研磨機
參考標準：
GB_T_12242-2005__壓力釋放裝置__性能試驗規范文檔下載
GBT12243-2005彈簧直接載荷式安全閥.PDF文檔下載
GBT12241-2005_安全閥一般要求.pdf文檔下載
一、產品概述：
一、產品概述：

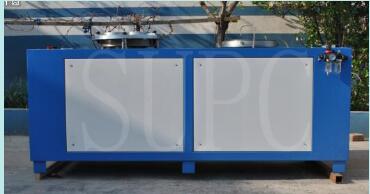

思明特（濟南）生產的安全閥研磨臺（調試安全閥研磨機）是對安全閥閥芯、閥瓣、密封面進行平面研磨，安全閥研磨臺配有相應的研磨工具箱，其種類可分為手工研磨和機械研磨兩種。通常安全閥校驗不達標就是因為其密封面平面度、密封度、光潔度不符合要求。利用其設備可針對于安全閥做維修研磨、密封面修復等功能
通常安全閥校驗不達標就是因為其密封面平面度、密封度、光潔度不符合要求。利用其設備可針對于安全閥做維修研磨、密封面修復等功能。
思明特研磨維修臺主要為單座研磨臺和雙座研磨臺，單座研磨臺指的是一個精研磨臺，雙座密研磨臺分別為粗研磨臺和精度研磨臺。雙座研磨臺可同時研磨3件直徑為100的密封閥瓣。思明特研磨臺無需人員值守，使用條件為380V/220V的電源，總功率為1.1kw，研磨臺主要為安全閥檢測站，安全閥校驗站做配套使用。安全閥研磨臺是校驗安全閥、維修安全閥的必要設備。
二、安全閥維修研磨臺的技術參數
1、粗磨盤直徑：?300；
2、精磨盤直徑：?280；
3、研磨通徑：DN10～DN150mm；
4、研磨工位：單工位/雙工位；
5、研磨膏：200#、400#、600#、800#、2000#；
6、最小研磨高度：1mm；
7、工件平行度：0.03mm；
8、工件研磨粗糙度：Ra0.8；
9、工件厚度偏差：±0.05mm；
11、調速范圍：0～30圈/分鐘；
12、研磨頭：?25～150mm共八組
三、安全閥維修研磨機（密封面研磨工具）型號
|
設備型號 |
研磨工位 |
操作方式 |
旋轉圈數 |
計時方式 |
維修研磨范圍 |
控制方式 |
|
SUPC_AQFYM_A |
單工位 |
電動/手動 |
30圈/分 |
時間繼電器 |
DN15~300 |
自動 |
|
SUPC_AQFYM_B |
雙工位 |
電動/手動 |
30圈/分 |
時間繼電器 |
DN15~300 |
自動 |
