液壓油管油壓測試系統-油管油壓液壓爆破機
瀏覽：次 2025-02-06 14:36:24
標題：液壓油管油壓測試系統-油管油壓液壓爆破機

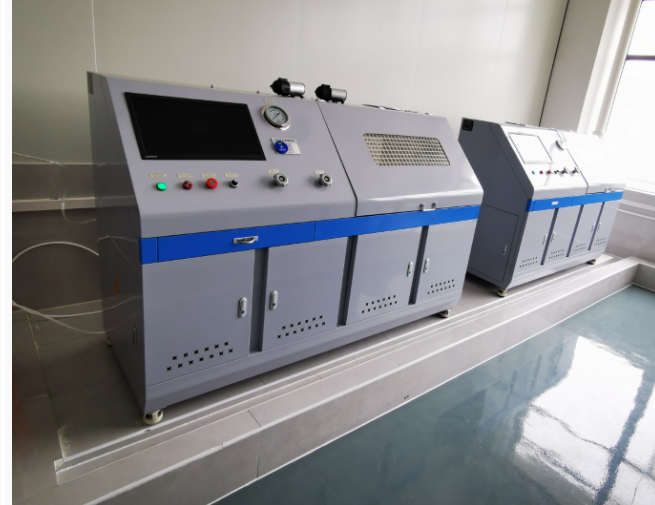

油管油壓爆破測試臺是一種專門用于測試油管、軟管及其他高壓設備在高壓環境下的耐壓性能和爆破強度的設備。它廣泛應用于石油、化工、汽車、航空等行業，用于評估管路系統的安全性和可靠性。以下是該測試臺的詳細介紹：
油管油壓爆破測試臺是一個重要的實驗設備，用于評估高壓管路系統的性能和安全性。通過精確的測試和數據記錄，該設備幫助工程師和技術人員了解管路的承壓能力，并確保產品在實際應用中的可靠性和安全性；
1. 主要功能
油管油壓爆破測試臺的核心功能是模擬油管在實際工作條件下承受的高壓，直到發生爆破，從而確定其最大耐壓值。主要功能包括：
· 高壓測試：壓力范圍：0~280mpa；通過提供可控的高壓油液，測試油管的承壓能力。
· 爆破測試：增壓介質：液體，清水，液壓油，在逐漸增壓的過程中，直到油管或軟管發生爆破，記錄爆破壓力。
· 壓力曲線記錄：配有計算機數據采集系統，采集精度0.01mpa；實時記錄壓力變化曲線，分析油管在不同壓力下的表現。
· 密封性測試：配有專用的連接方式，接口為,M14*1.5的標準螺紋接口評估油管連接處的密封性能，確保在高壓環境下無泄漏。
· 疲勞測試（可選）：根據客戶的使用目的，可模擬油管在反復壓力變化下的疲勞壽命（增配項目）。
2. 設備組成
油管油壓爆破測試臺通常由以下幾部分組成：
· 高壓泵：核心組件，用于產生高壓油液。高壓泵通常為液壓泵或氣動液壓泵，能夠提供超過測試要求的最大壓力。
· 測試臺架：用于固定待測油管，通常配有可調節的夾具和固定裝置，以適應不同規格的油管。
· 壓力傳感器：高精度傳感器用于實時監測油壓，確保測試數據的準確性。
· 壓力控制系統：通過控制閥門和調節裝置，精確控制施加在油管上的壓力。
· 數據采集與記錄系統：用于記錄壓力、時間等參數，并生成測試報告。
· 安全防護裝置：考慮到測試過程中的高壓和爆破風險，設備配有防護罩或安全艙，以保護操作人員。
3. 測試流程
油管油壓爆破測試臺的典型測試流程如下：
1. 準備測試油管：選擇待測油管，確保其表面無損傷，并正確安裝在測試臺架上。
2. 設定測試參數：在控制系統中設定目標壓力、增壓速率等參數。
3. 開始增壓：啟動高壓泵，逐步增壓至目標壓力或油管發生爆破。
4. 記錄數據：實時記錄壓力、時間等數據，特別是油管的爆破壓力。
5. 分析與報告：通過數據分析系統生成壓力曲線圖和測試報告，評估油管的耐壓性能。
