標題：氫氣管路耐壓強度試驗裝置

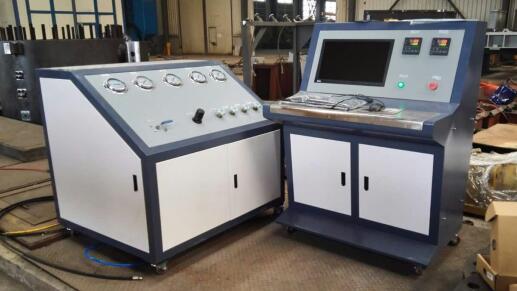

為實現氫氣管路，管路總成，氫氣接口，氫氣槍頭的耐氣壓測試項目，采用計算機控制臺，配有專用的泵閥柜，內置高壓泵，高壓部分和控制臺完全分離，有效保護操作人員的安全；氣壓的密封性檢測和氣壓強度檢測。設備采用思明特氣體增壓泵，完成對高壓氣體的增壓試驗；同時有思明特壓力控制系統和數據采集系統完成控制和數據的打印和標準的試驗報告，設備高壓出口為標準的1/4螺紋，通過專用變徑接頭，可完成種類繁多，大小不一的精密測試。 核心部件為進口品牌/合資品牌；
3.2.1 系統組成：
該系統主要由電動液驅增壓系統、儀表風系統、高壓管路、PLC控制系統、遠程觀察系統、上位機（含操作臺）、上位機操作系統及上位機報表系統等組成。
3.2.2 技術指標：
流量：可將5~20Mpa氣源壓力壓縮到為96.3MPa。
壓力：壓力控制精度≤±1%。
品牌：配套氣驅泵、閥、管件、在線儀表等為進口品牌，高壓泵品牌需要選擇思明特等同等進口品牌，閥門管件品牌需要選擇HTG、Swagelok、BuTech等同等進口品牌。
現場儀表：不影響計量精度準確性的現場壓力指示采用不銹鋼壓力表,精度1.6級，壓力表配套截止閥，方便現場維護。壓力遠傳變送器測量精度±0.5%；溫度信號遠傳采用熱電阻（PT100）溫度變送器，測量精度±0.25%，根據實際選擇相應插深深度或采用貼片式安裝。
安全防護：基于實驗方法及操作安全注意點，設置必要的安全防護，如防護罩等。
